一、SOME/IP 介绍
在CAN总线的车载网络中，通信过程是面向信号的。当ECU的信号的值发生了变化，或者发送周期到了，就会发送消息，而不考虑接收者是否需要，这样就造成了总线上出现不必要的信息，占用了宽带。

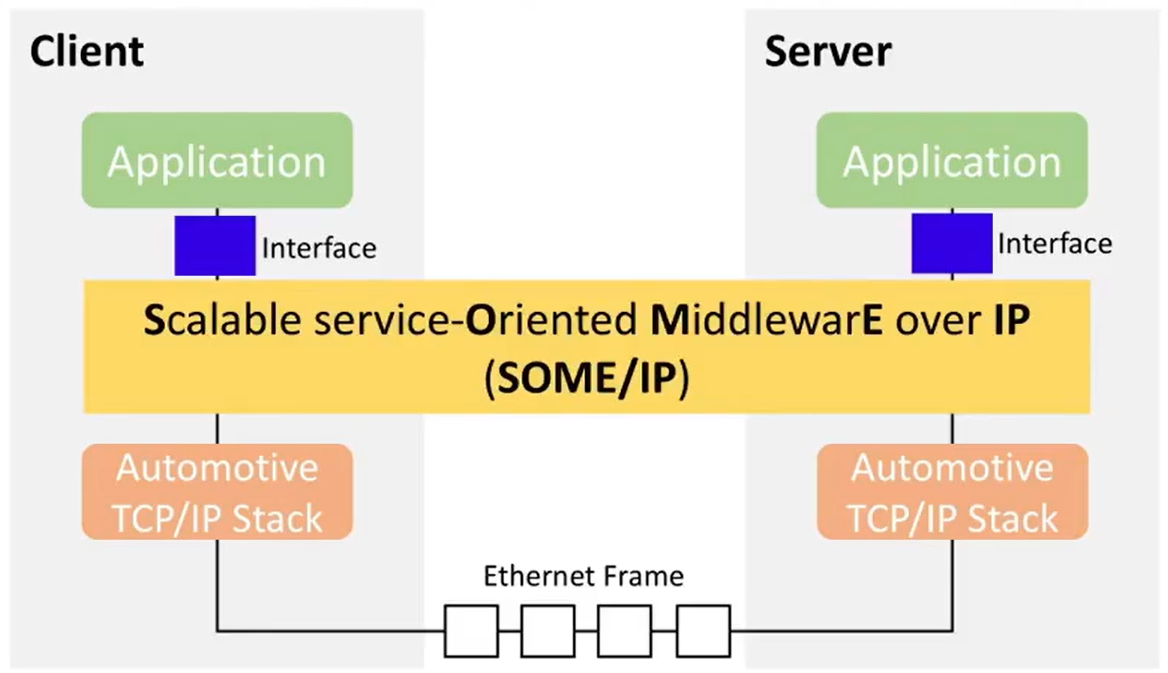

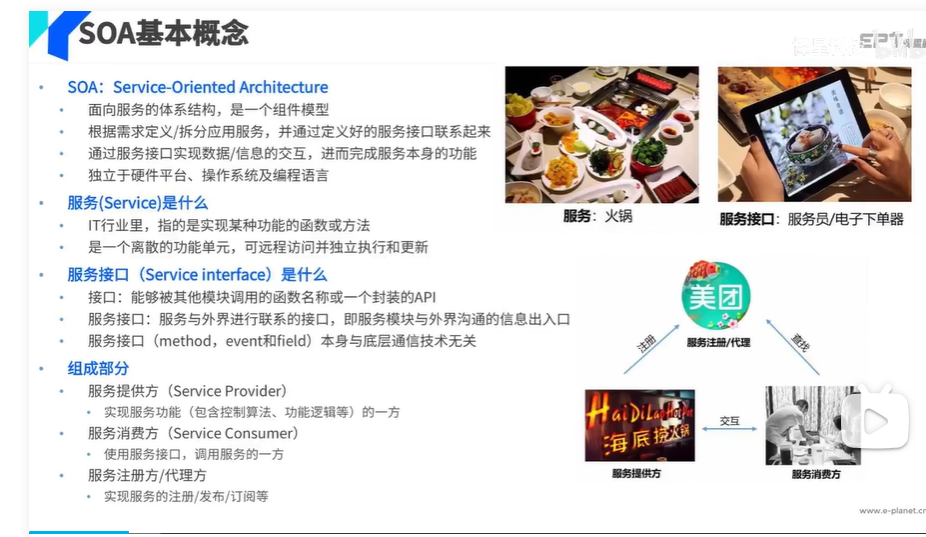

some/ip（Scalable service-oriented middlewarE over IP），是一个面向服务（SOA，Service-oriented Architecture）的网络通信协议。
二、SOME/IP 协议格式详解
SOME/IP是一种提供服务的通信协议，我们就可以把请求服务的ECU看成是client，而提供服务的ECU就是server。
SOME/IP 协议的核心是数据帧结构，分为 “头部（Header）” 和 “负载（Payload）” 两部分，支持 UDP 和 TCP 两种传输协议绑定。所有头部字段默认采用网络字节序（大端序，Big Endian），确保不同 ECU（电子控制单元）间的兼容性。
SOME/IP 数据帧的基本结构如下，总长度随负载动态变化，UDP 传输时 payload 最大 1400 字节（避免分片），TCP 传输时无此限制（依赖 TCP 分段）：Example for a Serialization Protocol (SOME/IP)

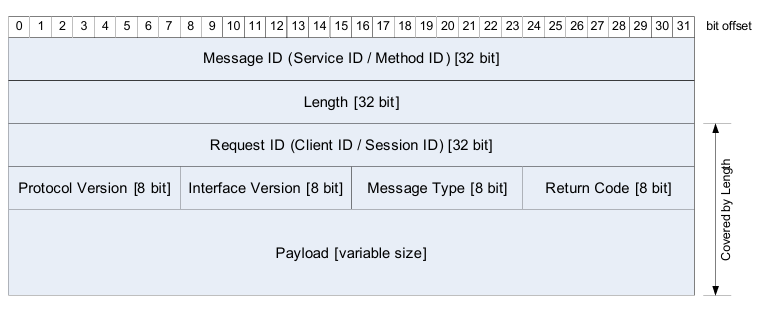

SOME/IP 协议的格式由 Header（头部）和 Payload（负载）构成，其中协议头部包含多个字段。具体如下：
Message ID：4 个字节，用于对应用程序方法的 RPC 调用或识别事件，由 Service ID 和 Method ID 组成。
Length：4 个字节，表示从 Request ID 开始一直到 Payload 结尾的字节数。
Request ID：4 个字节，由 Client ID 或 Session ID 组成。Client ID 是请求服务的 ECU 的唯一标识符，Session ID 用于区分来自同一发送者的消息，会随着请求 / 响应消息的增加而增加。
Protocol Version：1 个字节，为 SOME/IP 协议版本号。
Interface Version：1 个字节，是接口版本号。
Message Type：1 个字节，用于区分不同类型的消息，如 request（0x00）、response（0x80）、error（0x81）、没有响应消息的 request（0x01）、notification（0x02）等。
0x00：REQUEST（需响应）
0x01：REQUEST_NO_RETURN（Fire&Forget，无需响应）
0x02：NOTIFICATION（事件通知）
0x80：RESPONSE（正常响应）
0x81：ERROR（错误响应）
Return Code：1 个字节，返回码用来表示请求是否已成功处理。
0x00：E_OK（成功）
0x01：E_NOT_OK（未知错误）
0x02：E_UNKNOWN_SERVICE（服务不存在）
0x03：E_UNKNOWN_METHOD（方法不存在）
Payload：任意字节，负载
三、Payload的序列化数据类型
四、SOME/IP 服务发现（SOME/IP-SD）格式
SOME/IP-SD 用于服务实例定位、发布 / 订阅管理，基于 SOME/IP 基础格式扩展，仅支持 UDP 传输，默认端口 30490（可通过接口定义修改）。
SOME/IP-SD 的设计目标是解决车载网络中 “服务如何被找到”“服务状态如何同步”“事件如何订阅” 三大问题，其核心功能可归纳为以下 4 点：
服务实例定位：客户端（Client）通过 SOME/IP-SD 查找网络中可用的服务实例（如 “空调控制服务”“雷达感知服务”），服务器（Server）通过 SOME/IP-SD 主动宣告自身提供的服务实例。
服务状态同步：实时同步服务实例的 “可用（Up）/ 不可用（Down）” 状态，以及客户端对服务的 “需求（Required）/ 释放（Released）” 状态，避免无效通信。
事件组订阅管理：支持客户端订阅服务器的事件组（Eventgroup，一组相关事件的集合，如 “车身状态事件组” 包含 “车门开关”“车窗升降” 事件），并管理订阅的建立、维持与终止。
非 SOME/IP 服务宣告：支持通过 SOME/IP-SD 宣告非 SOME/IP 协议的服务（如网络管理、诊断服务），实现统一的服务发现机制。
4.1 SOME/IP-SD 头部结构

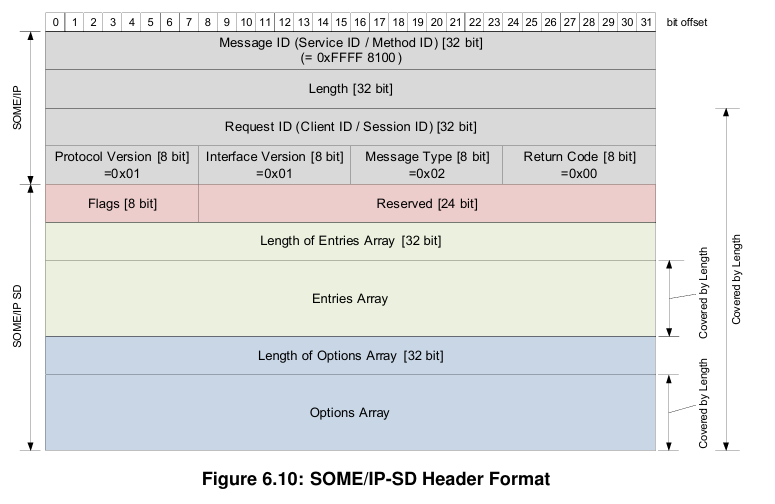

SOME/IP-SD 帧由 “基础 SOME/IP 头部 + SOME/IP-SD 扩展头部 + 条目数组（Entries Array） + 选项数组（Options Array）” 组成，核心字段如下：
4.1.1 基础 SOME/IP 头部（固定 16 字节）
需按以下规则配置：
Message ID：0xFFFF8100（0xFFFF 为 SOME/IP-SD 专用 Service ID，0x8100 为 Method ID）
Protocol Version：0x01
Interface Major Version：0x01
Message Type：0x02（NOTIFICATION）
Return Code：0x00（E_OK）
4.1.2 SOME/IP-SD 扩展头部（12 字节）
在基础 SOME/IP 头部后，需添加 SOME/IP-SD 专用扩展头部，用于携带服务发现的控制信息:
4.2 条目数组（Entries Array）
存储服务或事件组的状态信息，分为服务条目（Service Entry） 和事件组条目（Eventgroup Entry） 两类，均为 16 字节固定长度。
4.2.1 服务条目（Service Entry）
用于服务实例的 “查找（Find）”“提供（Offer）”“停止提供（Stop Offer）”，字段如下：
4.2.2 事件组条目（Eventgroup Entry）
用于事件组的 “订阅（Subscribe）”“停止订阅（Stop Subscribe）”“确认（Ack/Nack）”，字段如下：
4.3 选项数组（Options Array）
用于补充条目信息（如 IP 地址、端口、配置参数），每个选项由 “16bit 长度字段 + 8bit 类型字段 + 数据” 组成，核心选项类型如下：
五、关键约束与兼容性规则
传输协议选择：UDP 优先用于低延迟场景（ payload ≤1400 字节），TCP 用于大尺寸数据（如超过 1400 字节），需在接口定义中指定。
版本兼容性：主版本号不兼容时拒绝通信；次版本号兼容时，新增参数需放在参数列表末尾，旧版本 ECU 可忽略超出部分。
保留标识：部分 Service ID（如 0x0000、0xFFFF）、Instance ID（如 0x0000、0xFFFF）、Method ID（如 0x0000、0xFFFF）为保留值，不可用于业务服务。
